Vamos a configurar OpenVPN del modo RoadWarrior con PKI (Public Key Infraestructure)
Un claro ejemplo para explicar el modo RoadWarrior: Son 1 o mas clientes que se conectan (autenticándose) de manera remota desde una PC hacia nuestro «linux OpenVPN Server», y utilizando internet como medio de acceso para ingresar de manera segura a los recursos de la empresa, como serian, un servidor de aplicaciones, mail, recursos compartidos, etc.
Comenzamos con la instalacion:
1) Instalamos OpenVPN
# apt-get install openvpn
2) comenzamos generando los certificados:
01. # cp -a /usr/share/doc/openvpn/examples/easy-rsa /etc/openvpn/
02. # cd /etc/openvpn/easy-rsa/2.0/
03. # . ./vars
04. # ./clean-all
05. # ./build-ca
06. # ./build-key-server servidor
07. # ./build-key cliente1
08. # ./build-dh
09. # cd keys
10. # cp ca.crt ca.key servidor.crt servidor.key dh1024.pem /etc/openvpn/
Explicación paso a paso:
01: Copiamos los scripts con el comando «cp»
02: Nos posicionamos sobre el directorio de scripts
03: Inicializamos variables «. ./vars»
04: blanqueamos el directorio de claves «./clean-all»
05: generamos certificado CA «./build-ca»
Aquí nos nos preguntara un montón de datos sobre la empresa que utiliza el certificado. Sugiero llenarlo con datos reales. NOTA: Debemos prestar mucha atención en el «Common Name». Si en Common Name completamos con «TECHNICO» Lo anotamos o recordamos para no repetirlo en los proximos pasos; ya que en las 3 veces que lo generaremos, necesitamos nombres que no se repitan.
06: Creamos las credenciales para el servidor. » ./build-key-server servidor».
Completamos con los datos anteriores, sin repetir «common name» (como mencionamos anteriormente).
07: Creamos las credenciales para el cliente. » ./build-key cliente1″. Esto va a generar «cliente1.key» y «cliente1.crt»
08: Creamos los parámetros con el comando»./build-dh». *dh: Diffie Hellman (Protocolo Criptografico).
09: nos posicionamos en el directorio donde se generaron los certificados «cd keys».
10: copiamos los certificados a /etc/openvpn/
3) Continuamos con la configuración:
Instalamos el editor VI y luego entramos a editar server.conf
# apt-get install vim
# vi /etc/openvpn/server.conf
USO DEL VI Editor
a) Para editar presionan la letra «i» o la tecla <insert>. Luego para finalizar de editar <esc>
b) para guardar y salir del vi: escriben ‘ : ‘ (dos puntos); aparecera un path para escribir.
c) Escriben ‘wq’ y presionan <Enter> (w de write y q de quit). Con esto ya deberian estar nuevamente en el path de linux.
Archivo server.conf:
port 1194
proto udp
dev tun
persist-tun
ca ca.crt
cert servidor.crt
key servidor.key
dh dh1024.pem
#Direcciones que se asignaran a los clientes, el server es .1
server 10.1.1.0 255.255.255.0
ifconfig-pool-persist ipp.txt
#Routeo para que los clientes alcancen la red local del server (1.0/24)
push .route 192.168.1.0 255.255.255.0.
#Para que los clientes se visualicen entre ellos
#Debe ir junto con la opción routeback en el shorewall
client-to-client
keepalive 10 120
comp-lzo
user nobody
group nogroup
persist-key
persist-tun
status openvpn-status.log
verb 4
4) Configuración de cliente OpenVPN en Windows XP, Vista o Seven.
a) Descargar: openvpn-2.0.9-gui-1.0.3-install.exe y luego instalarlo.
b) Copiar a la carpeta «C:\Program Files\OpenVPN\config» con WinSCP o desde un Sftp los archivos:
- /etc/openvpn/easy-rsa/2.0/keys/ca.crt
- /etc/openvpn/easy-rsa/2.0/keys/cliente1.crt
- /etc/openvpn/easy-rsa/2.0/keys/cliente1.key
c) Creamos un archivo TXT y lo guardamos como cliente1.ovpn en «C:\Program Files\OpenVPN\config». Luego le pegamos lo siguiente:
tls-client
client
dev tun
proto udp
remote 192.168.1.135 # IP o dominio del servidor OpenVPN
float #debido a que la IP de arriba es dinamica
resolv-retry infinite
nobind
persist-key
persist-tun
ca "C:\\Program Files\\OpenVPN\\config\\ca.crt" #revisar las comillas luego de copy/paste
cert "C:\\Program Files\\OpenVPN\\config\\cliente1.crt"
key "C:\\Program Files\\OpenVPN\\config\\cliente1.key"
comp-lzo
verb 4

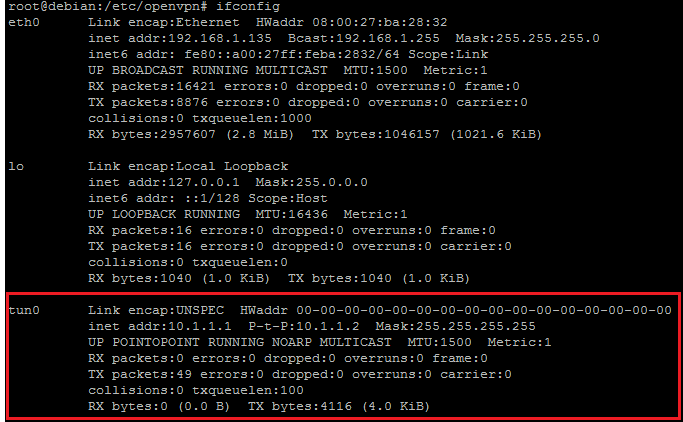

5) Reiniciamos openvpn en Debian
# /etc/init.d/openvpn restart
Stopping virtual private network daemon: server.
Starting virtual private network daemon: server.
6) Iniciamos OpenVpn en windows. Ver Imagen
Click con boton derecho en el iconito señalado, y luego click en Connect. Si no nos arroja ningún error significa que todo es un éxito.
______________
Nicolas Tech-Nico.com
